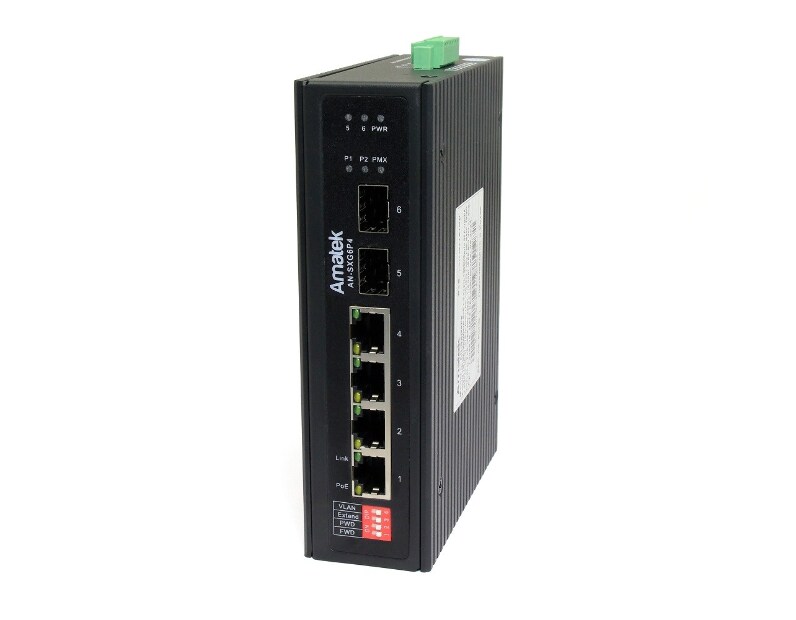

AN-SXG6P4 - промышленный 6-портовый гигабитный коммутатор с HiPoE до 180Вт

НОВИНКА В ПРОДАЖЕ

Промышленный 6-портовый 100/1000 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с HiPoE до 180Вт.

Особенности:

• 4 порта 1000 Мбит/с с поддержкой PoE:
  • 1 порт с HiPoE (90Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).
  • 3 порта PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-4).
• 2 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)
• Поддержка определения зависания PoE устройств c перезагрузкой по PoE (WatchDog)
• Поддержка определения зависания SFP модулей c их перезагрузкой (Fiber WatchDog)

Управление:

• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

• 1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 90 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE
• 3 порта PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-4. Поддерживает устройства PoE/PoE+ с потребляемой мощностью до 30 Вт для каждого PoE-порта
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 180 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af/bt
• WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой) по питанию PoE. Включение и отключение WatchDog производится переключателем (№2) на верхней панели коммутатора.
• Интерфейсы PoE:
  • 1 порт с HiPoE 1,2,4,5(+) и 3,6,7,8(-), метод А и В.
  • 2-4 порты PoE+ 1,2(+) и 3,6(-), метод А.

Коммуникации

• Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер
• 2 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули.
• Функция Fiber WatchDog  для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании SFP модуля. Включение и отключение Fiber WatchDog производится переключателем (№1) на верхней панели коммутатора.

Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Поддержка аппаратного VLAN методом изоляции портов обеспечивает разграничение доступа в сети к устройствам.
• Коммутационная способность 12 Гбит/с
• 2K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Скорость пересылки пакетов 8,93 миллионов пакетов в секунду
• Таблица МАС-адресов 2K
• Метод коммутации – хранение и передача (Store and Forward)
• Буфер памяти пакетов 2,5М
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ, контактного разряда до 8кВ.
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Корпус металлический, класс защиты IP40
• Возможно размещение на столе, крепление на DIN-рейку 35мм или установки на стене/потолке.
• Кронштейны для установки коммутатора на стене или потолке.
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 100 000 часов
• Охлаждение по безвентиляторной схеме
• Рабочая температура -40 ℃...+80 ℃, относительная влажность 5%...95% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 10Вт
• 2 входа питания: DC 37-57В или DC 12-36В (без поддержки PoE).
• Металлический корпус 40(ш) х 113(г) х 156(в) мм. Вес 0,9кг

Переключатели на панели коммутатора:

• 1 (FDog) - включение функции Fiber WatchDog  для контроля передачи данных через оптические порты и их автоматической перезагрузки при зависании.
• 2 (PDog) - включение функции PoE WatchDog для автоматического определение зависания оконечного устройства и его перезапуска по питанию PoE.
• 3 (Extend) - режим CCTV. Порты 1-4 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (следует использовать кабель cat5e или cat6).
• 4 (VLAN) - изоляция портов 1-4 друг от друга. Трафик подается только между портом и портом-uplink (порты 5,6), что позволит эффективно подавлять сетевые штормы и улучшать производительность сети.

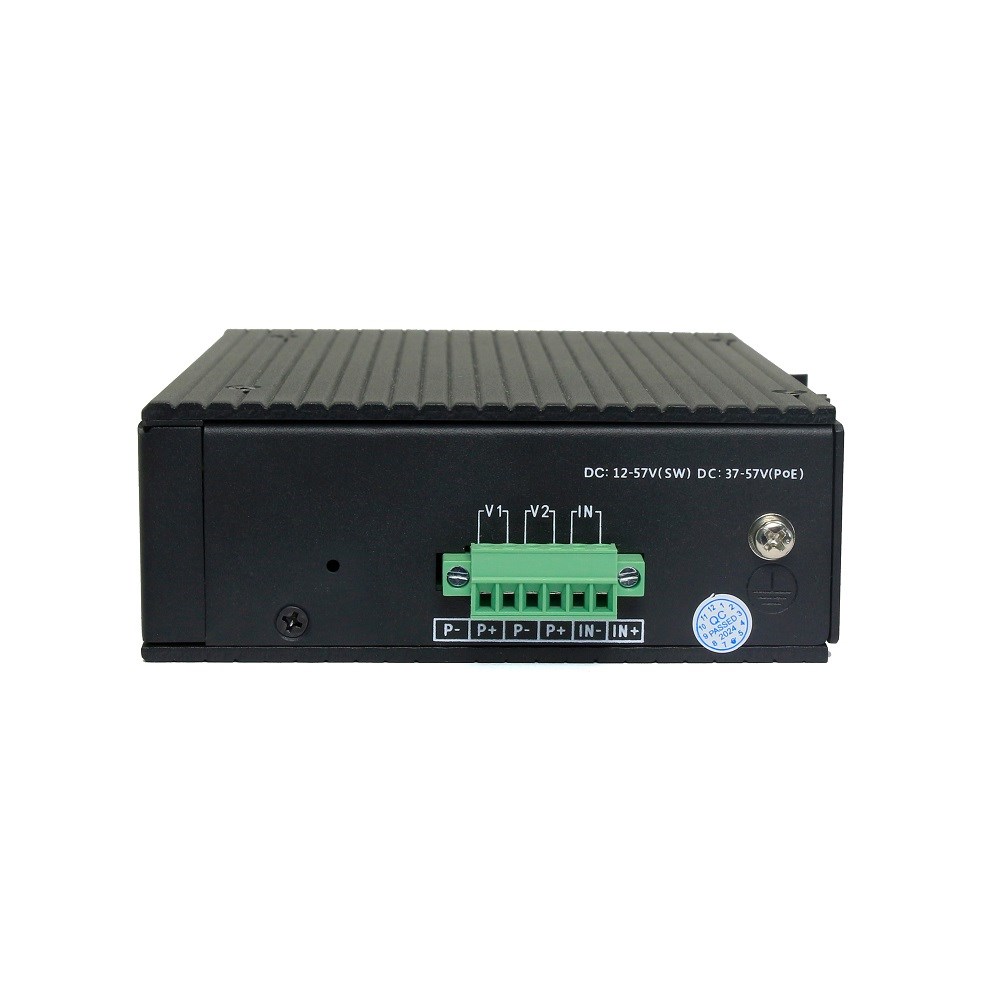

Клеммные колодки для подачи питания:

• V1: Контакты "P1 + " и "P2 + " - основное питание DC 12-57В
• V2: Контакты "P1 - " и "P2 - " - резервное питание DC 12-57В
• IN: Контакты "IN + " и "IN + " - не используется

Индикация

Комплект поставки: коммутатор, инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (10Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 45Вт
• AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 100Вт
• AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 102Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 102Вт
• AP-D48/135  (52В/2,5А) - бюджет POE для питания устройств до 115Вт
• AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 180Вт
• AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 180Вт

Внимание ! Продукт Класса защиты 1 (снабжен защитным заземлением). Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Любой обрыв заземления может привести к повреждению коммутатора и снижает электробезопасность устройства.
