При выборе камеры для слабого освещения важно понять, какие детали останутся различимыми в записи. В характеристиках указан ориентир – например, «минимальная освещённость 0,005 лк». Такое значение получают при определённых условиях испытания. Если выяснить их до покупки, проще оценить предложение и подготовить требования к ночной съёмке.
В спецификациях светочувствительность камеры обычно описывают минимальной освещённостью. Это уровень света на тестовой сцене, при котором в заданном режиме достигается принятый критерий изображения. Таким критерием может быть определённый уровень видеосигнала, а при более подробных испытаниях учитываются и другие характеристики.
Освещённость измеряют в люксах: 1 лк соответствует одному люмену на квадратный метр. Эта величина относится к освещаемой поверхности. Она не измеряет электрическую чувствительность сенсора напрямую и сама по себе не сообщает, удастся ли различить лицо, действие или небольшую деталь.
Место замера тоже имеет значение. Показание на полу под фонарём не описывает свет на лице человека, стоящего в тени. Кроме того, поверхности по-разному отражают свет в сторону объектива. Поэтому освещённость фиксируют в той части сцены и в той плоскости, где находится интересующий объект.
Меньшее значение действительно может показывать возможность получить заданный сигнал при более слабом свете. Но такое сопоставление требует одинаковых условий и критерия результата. Если испытательные режимы отличаются, отношение двух чисел нельзя считать отношением возможностей камер.
Стандартизованные методы испытаний существуют, в том числе IEC 62676-5. Однако по одной строке каталога нельзя предполагать, что все модели проверены по одной методике. Для сопоставления нужны условия, сопровождающие значение в люксах:
Сопоставляйте F-число и светопропускание объектива: они влияют на количество света, доходящего до сенсора.
Нужна длительность экспозиции именно при измерении минимальной освещённости. Общий диапазон затвора камеры не раскрывает, какое значение использовали в этом тесте.
Учитывайте режим и уровень усиления. Одинаковая пометка AGC ON ещё не означает, что в двух камерах использовано одинаковое усиление.
Сравнивайте значения для одного режима съёмки и одного критерия, по которому изображение признано достаточным.

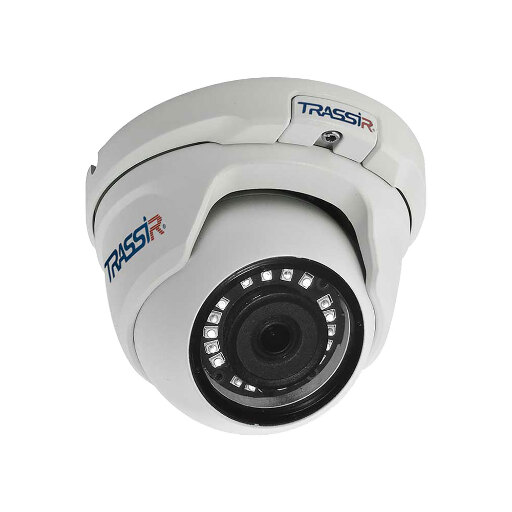

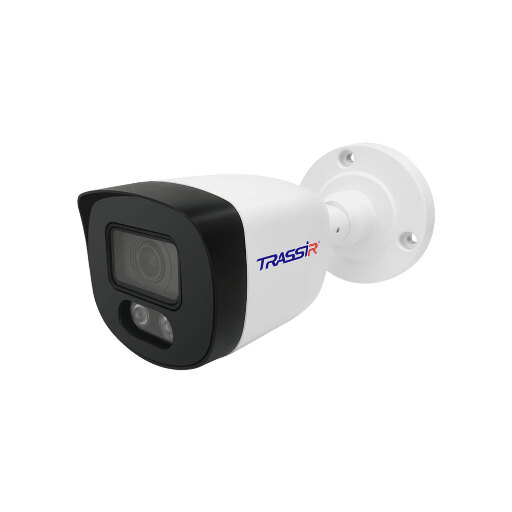

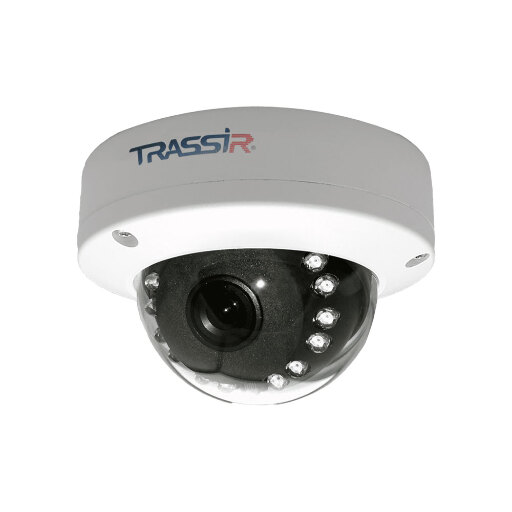

Посмотрим, как эти условия записаны в характеристиках четырёх камер. В каждом примере разберём значение освещённости вместе с сопровождающими его обозначениями:
F2.2AGC ON
Здесь указан порог цветной съёмки. F2.2 характеризует относительное отверстие объектива, а AGC ON означает, что при измерении работало автоматическое усиление сигнала.
О модели →F1.8
F1.8 связывает порог освещённости с объективом камеры. Чем меньше F-число, тем больше относительное отверстие и тем больше света при прочих равных поступает на сенсор.
О модели →F2.030 IRE
Два порога относятся к разным режимам одной камеры: цветному и чёрно-белому. Оба приведены для объектива F2.0 и уровня видеосигнала 30 IRE. Здесь IRE задаёт критерий измерения, а не процент качества изображения.
О модели →F1.0AGC ON
Заявленный порог относится к цветному режиму с фиксированной апертурой F1.0 и автоматическим усилением. Светосильный объектив помогает собрать больше света, а AGC усиливает полученный сигнал.
О модели →За более длинную экспозицию сенсор успевает накопить больше света. Поэтому нужный уровень сигнала можно получить при меньшей освещённости. Одновременно движущийся объект успевает переместиться дальше, и его изображение распределяется по более длинному участку кадра. На неподвижном фоне этот компромисс легко не заметить.
Для наглядности возьмём одну условную камеру: оптика, усиление, спектр источника и геометрия сцены сохраняются. Меняются только интенсивность освещения и выдержка, причём их произведение остаётся одинаковым. Для неподвижного участка это равная световая экспозиция, а путь движущегося объекта за время накопления будет разным:
Во всех режимах: 0,0002 лк·с.
Шумы сенсора, особенности считывания и обработка в этом условном примере не моделируются. Равная световая экспозиция не означает одинакового качества всего кадра.
Камера может увеличить получаемый свет ещё одним способом – осветить объект сама. Так появляется строка «0 лк с ИК-подсветкой». При отсутствии видимого освещения в сцене остаётся инфракрасное излучение, которое отражается от предметов и воспринимается камерой.
Люксы относятся к видимому свету, поэтому показание люксметра не характеризует мощность ИК-освещения. Значение «0 лк с ИК» нельзя считать продолжением шкалы цветной съёмки при существующем освещении.
При ИК-съёмке изображение обычно становится чёрно-белым. Для цветной записи необходим подходящий видимый свет – существующее освещение или дополнительный источник. Совместную работу подсветки и режима день/ночь рассматривают с учётом возможностей конкретной камеры.
Рабочий режим выбирают под информацию, которую нужно восстановить по записи. В зоне выдачи товара общего силуэта сотрудника может быть достаточно, чтобы заметить его присутствие, но недостаточно, чтобы разобрать передачу предмета.
Затем фиксируют дистанцию до важной детали, её положение в кадре и характерное движение. Отдельно указывают, нужен ли цвет. Условия освещения выбирают по самому тёмному обычному режиму объекта: после закрытия смены, отключения части светильников или перехода территории на ночное освещение.
Такой набор требований помогает определить рабочий режим камеры и согласовать образец приемлемой записи.
Сначала уточняют назначение пункта меню. Чувствительность детектора задаёт реакцию на изменения в кадре, а чувствительность день/ночь – условия смены режима. Это разные задачи. Шум и смаз ночного изображения при этом могут влиять на работу конкретного алгоритма детекции.
Если нужно улучшить изображение при слабом освещении, работают с параметрами съёмки. До регулировки сохраняют исходные значения. Затем меняют по одному параметру и сравнивают результат в той же сцене, чтобы видеть влияние конкретной настройки. Проверку выстраивают в таком порядке:
Выберите допустимую длительность по характерному движению в рабочей зоне. Универсального значения для всех сцен нет: проверка должна соответствовать нужной детали и её масштабу.
Усиление не добавляет зарегистрированных фотонов. Повышайте его с оценкой сигнала и шума, сохраняя различимость нужной информации. Эффект зависит от реализации камеры.
Сравните обработку на движущемся объекте. Сильное сглаживание может убрать мелкую фактуру вместе с шумом, поэтому визуальная чистота фона не должна быть единственным ориентиром.
Оцените выбранные настройки после фактического перехода в ночь. При работе подсветки проверьте близкие поверхности и отражения в рабочем ракурсе, а не только общий вид площадки.
Если требуемая информация всё равно теряется, проверяют возможность изменить освещение, оптику или ракурс.
Пришлите оригинальный фрагмент и модель установленной камеры. Поможем определить, какие параметры и условия нужно проверить для вашей сцены.
Проверку проводят в согласованном рабочем режиме. Объект проходит нужную зону по обычной траектории и с характерной скоростью. Результат оценивают по сохранённому фрагменту архива: он учитывает выбранный видеопоток и кодирование, с которыми система будет эксплуатироваться.
Для воспроизводимости фиксируют модель камеры, объектив, параметры съёмки и условия освещения. Файл сохраняют без дополнительного пересжатия мессенджером. Если несколько вариантов снимали с разными настройками, это отмечают при сравнении, чтобы не приписать различие условий самой камере.
Нет. Выдержка задаёт время накопления света для изображения, а частота кадров – сколько кадров камера формирует за секунду. В пределах возможностей модели одну выдержку можно использовать при разных частотах кадров. Эти параметры проверяют раздельно.
Это зависит от прибора. Нужны подходящие диапазон измерения, разрешение и погрешность на таком уровне. Наличие нескольких знаков после запятой на дисплее ещё не подтверждает точность показания.
Запросите технический паспорт и описание испытания для точной модели и аппаратной версии. Если публикация не раскрывает нужных данных, направьте производителю единый список вопросов и сохраните его ответ вместе с документацией на выбранное оборудование.
Это другая задача. На тёмной площадке могут одновременно находиться яркий фонарь, фары или освещённый вход. Работа с большим перепадом яркостей зависит от режимов динамического диапазона, а не только от минимальной освещённости. Способы реализации и ограничения разобраны в материале о WDR.
