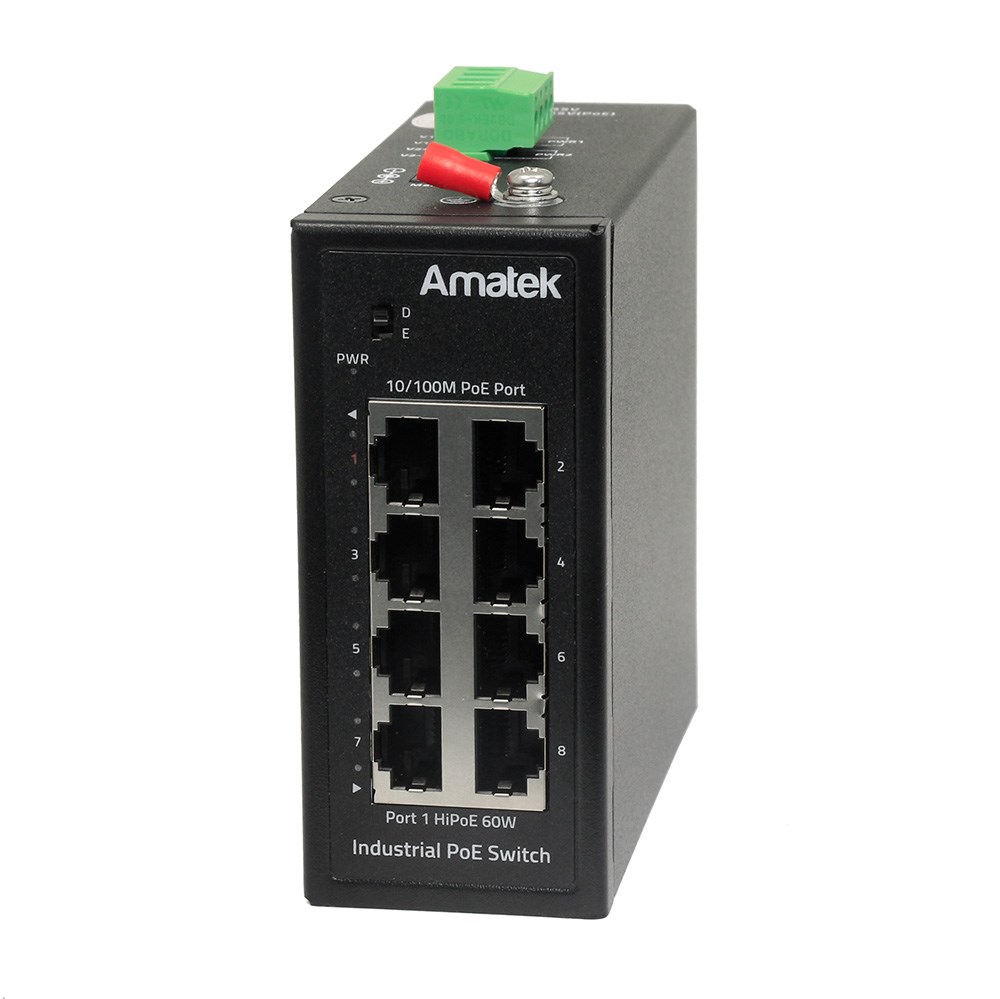

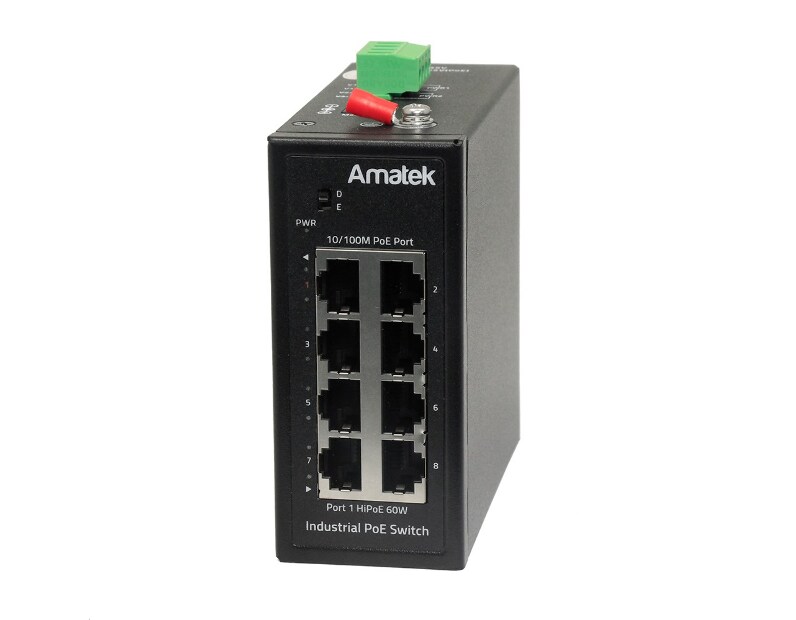

Промышленный 8-портовый коммутатор с HiPoE до 270Вт Amatek AN-SX8F

Промышленный 8-портовый 10/100 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 270Вт.

Особенности:

• 8 портов 10/100 Мбит/с с поддержкой PoE (разъёмы RJ45):
  • 1 порт с HiPoE (60Вт, поддержка устройств PoE/PoE+/HiPoE) (порт №1).
  • 7 портов PoE/PoE+ (30Вт, поддержка устройств PoE/PoE+) (порты №2-8).

Управление:

• Контроль пропускной способности (Bandwidth Control)
• Управление полнодуплексным потоком IEEE 802.3x.

Power over Ethernet (PoE):

• 1 порт HiPoE, позволяющие передавать питание и данные по одному кабелю до 60 Вт для порта №1. Поддерживает устройства PoE/PoE+/HiPoE
• 7 портов PoE+, позволяющие передавать питание и данные по одному кабелю до 30 Вт для каждого PoE-порта №2-8. Поддерживает устройства PoE/PoE+
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность до 270 Вт для всех PoE-портов (зависит от блока питания)
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 af/at/bt

Коммутация:

• Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
• Коммутационная способность 1,6 Гбит/с
• Скорость пересылки пакетов 1,19 миллионов пакетов в секунду
• Таблица МАС-адресов 2K
• Метод коммутации – хранение и передача (Store and Forward)
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10 или 100 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства

• Защита портов от перенапряжения, короткого замыкания и переполюсовки.
• Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда: общее напряжение до 6кВ, дифференциальное 2кВ, контактного разряда до 8кВ, воздушного разряда до 15кВ.
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Корпус металлический, класс защиты IP30, возможно крепление на DIN-рейку 35мм.

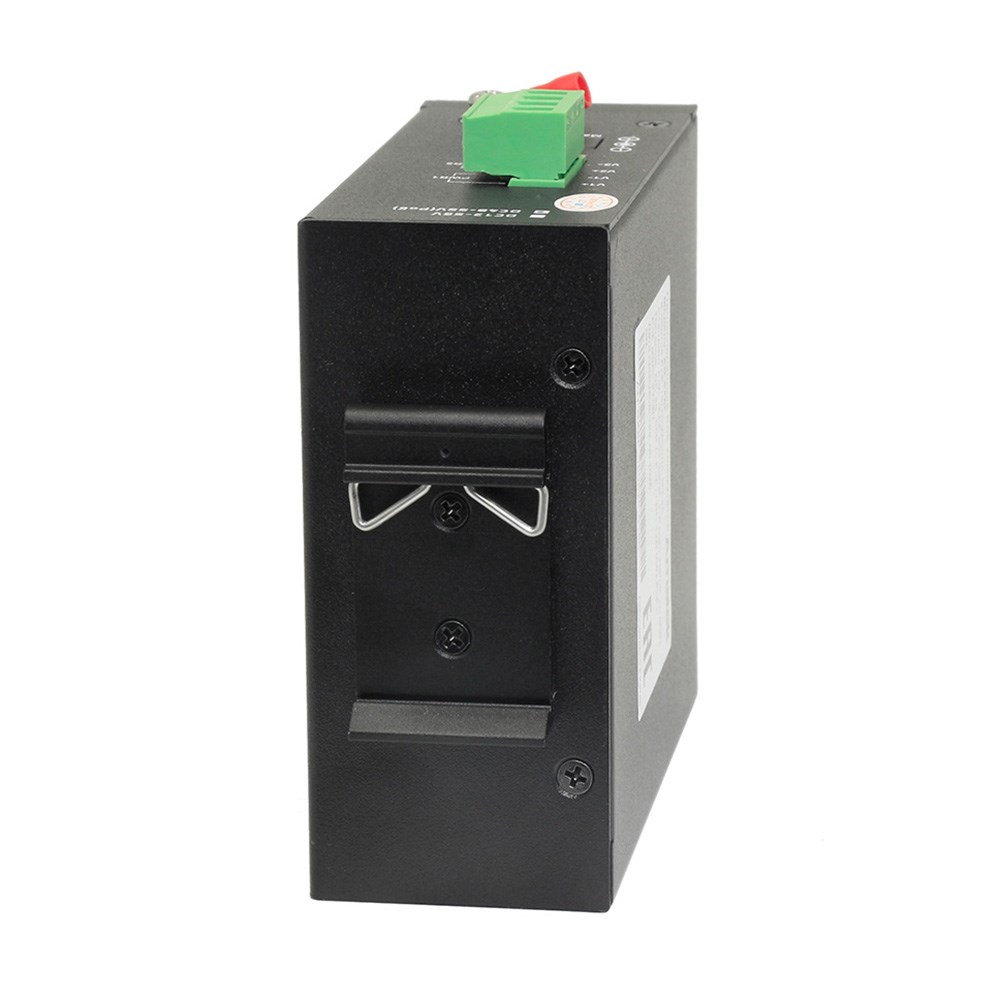

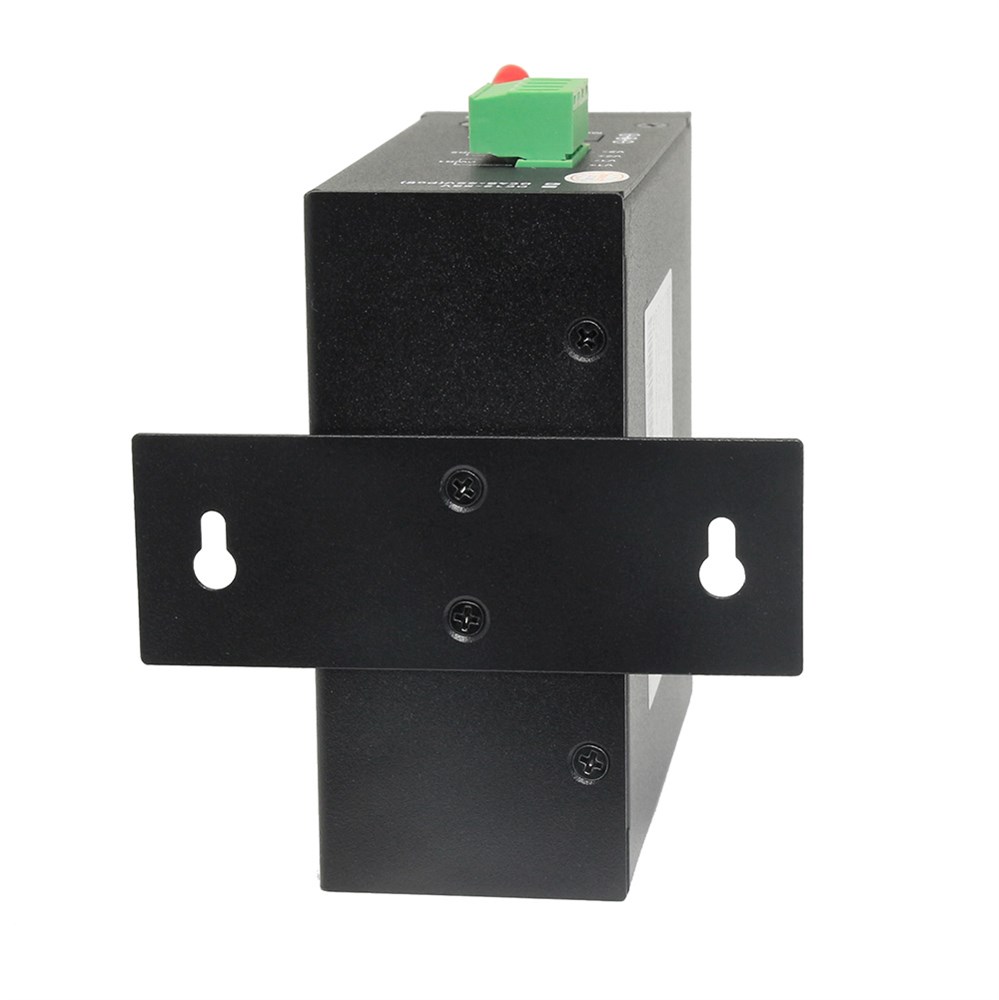

• Возможно крепление на DIN-рейку 35мм или установка на стену с использованием дополнительного кронштейна (в комплекте)
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Средняя наработка на отказ (MTBF) до 100 000 часов
• Охлаждение по безвентиляторной схеме
• Рабочая температура -40 ℃...+75 ℃, относительная влажность 5%...90% (без конденсации)
• Потребляемая мощность без подключенных  PoE устройств –  не более 5Вт
• Питание DC 12-55В:
  • DC 48-55В - коммутатор выдает питание для PoE-устройств.
  • DC 12-39В - коммутатор не поддерживает PoE.

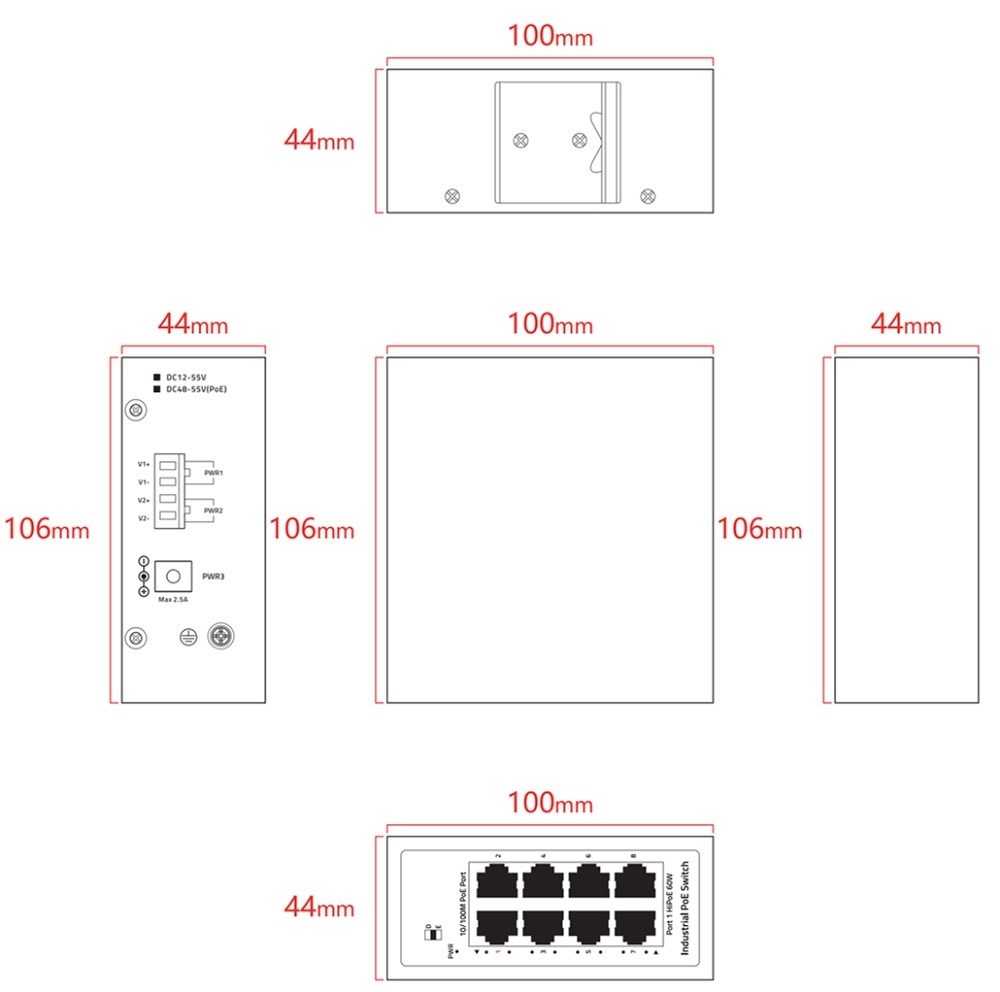

• Размеры корпуса 100 х 106 х 44 мм
• Вес 0,53кг

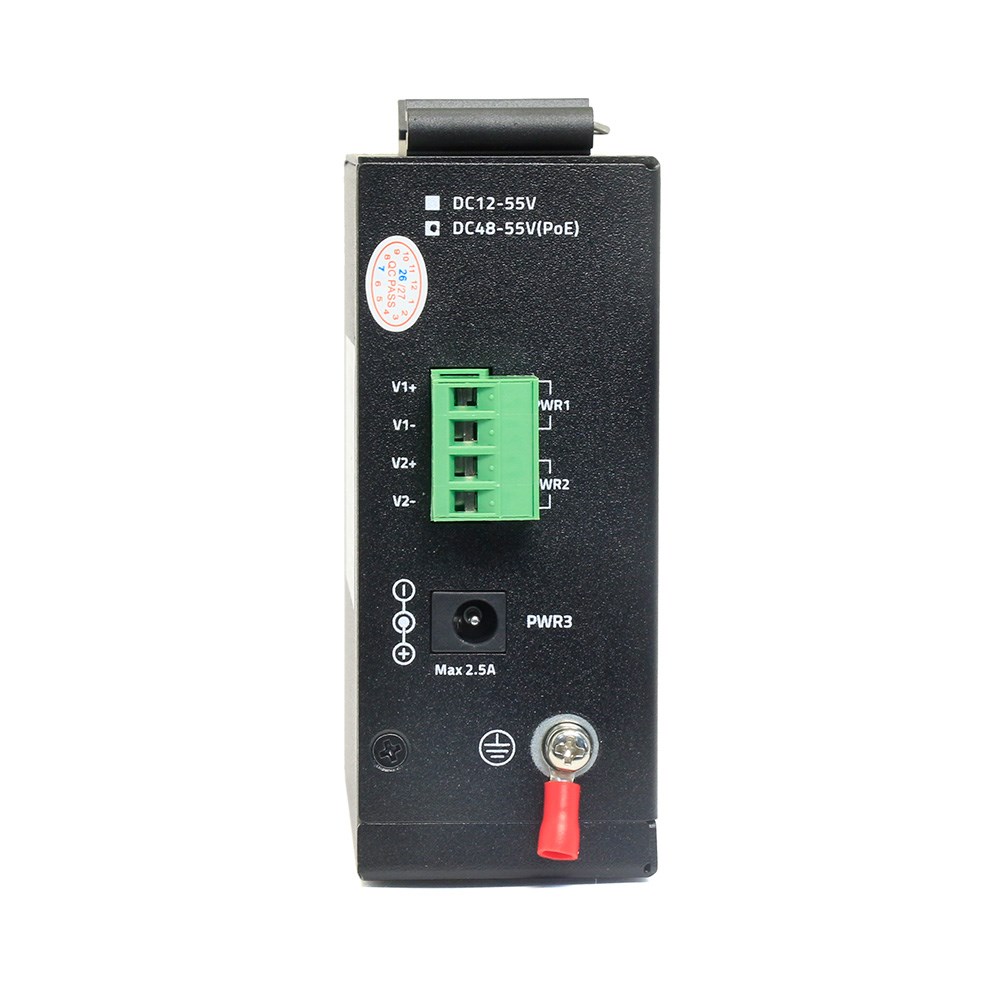

Клеммные колодки и разъём для подачи питания:

• Колодка PWR1 для подачи основного питания DC 12-55В:
  • Контакты "V1 + " - плюс питания.
  • Контакты "V1 - "  - минус питания.
• Колодка PWR2 для подачи резервного питания DC 12-55В :
  • Контакты "V2 + " - плюс питания.
  • Контакты "V2 - " - минус питания.
• PWR3 разъем - штекер (jack) 2,1х5,5мм  питание DC 12-55В.

Переключатель режимов работы портов коммутатора:

• D - Default (стандартный) режим. PoE порты работают в обычном режиме.
• E - Extend CCTV режим. Порты 1-8 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с.

Примечание: для работы на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм).

Внимание! Коммутатор снабжен защитным заземлением. Подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.

Комплект поставки: коммутатор, кронштейн для установки на стену, клеммная колодка, инструкция.

Примечание: В комплект поставки промышленного коммутатора блок питания не входит. При выборе блока питания необходимо учитывать потребление не только коммутатора (8Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

• AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 46Вт
• AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 52Вт
• AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 103Вт
• AP-DU48/2DIN  (48В/2,5А) - бюджет POE для питания устройств до 125Вт
• AP-DIN48/120  (48В/2,5А) - бюджет POE для питания устройств до 125Вт
• AP-SU48/3  (48В/5А) - бюджет POE для питания устройств до 260Вт
• AP-DU48/3DIN  (48В/5А) - бюджет POE для питания устройств до 260Вт
